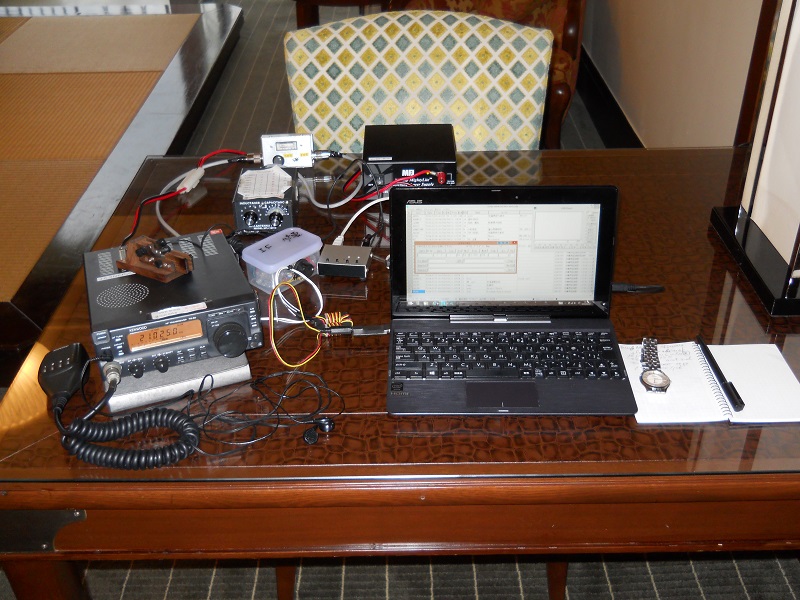

沖縄県恩納村にあるホテルから運用。 TS50S ５０Ｗと釣り竿を利用して7MHzと10MHzはローディングコイルを挿入したエンドフェッドアンテナで運用。 18MHz以上はフルサイズのエンドフェッドで効率は良い。 ＰＣからＣＱが出せるようにインターフェース等も持参。

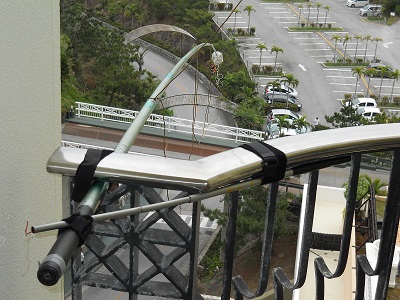

釣り竿の先端部分に7MHz、10MHz用のコイルが見える 5.5m長の釣り竿を使用しエレメントは弛ませて設置。

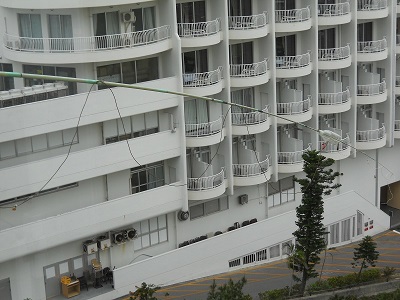

エンドフェッドアンテナを横から見た様子。 エレメントの弛み具合が良く分かる。 自宅で運用バンド全てで共振するようにあらかじめ エレメン ト長とコイルを事前に調整する。 共振するエレメント長は昔ながらのディップメーターを 使用した。

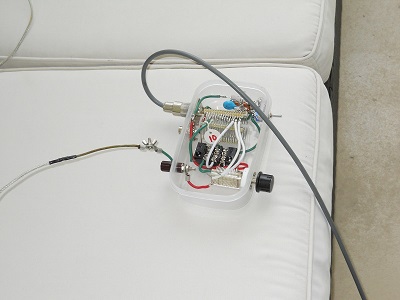

ＬとＣによるマッチング用カップラー エンドフェッドアンテナの入力インピーダンスは数キロΩありコールド側から１ターンから３ターンのタップを切り換えてＳＷＲが1:1になる様タップ位置を決める。 大体２から３ターン位で全バンドマッチングが取れる。

運用結果

このアンテナは7MHz以上の周波数で運用可能 ホテルの前は東シナ海が広がっており5.5m長の 釣り竿でも日本国内は勿論の事、世界中に良く飛ぶ。 やはりアンテナは高さと前に海が広がった ロケーションが最高です。
