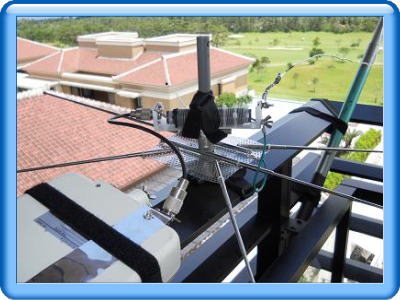

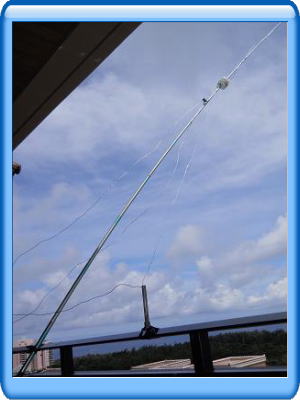

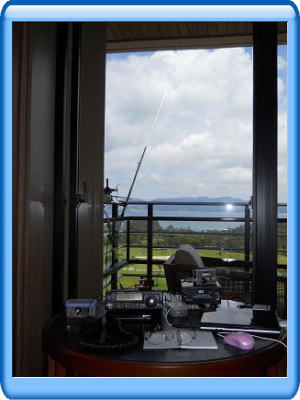

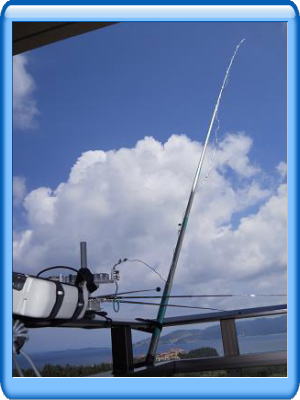

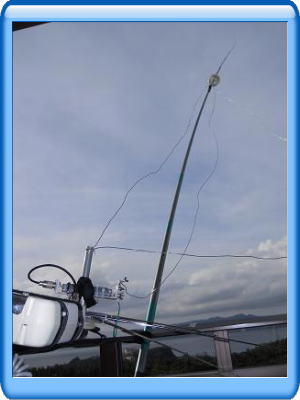

50MHz〜14MHz帯の垂直アンテナの全景 50MHz のエレメントから順次１４ＭＨｚまで順番にエレメントを足していく 10MHzと７MHz帯のリニア ローディングタイプ垂直アンテナの全景  上のコイルは７MHz用空芯コイル コイルをショーとすると10MHz帯になる 10MHz帯エレメントは上から斜めに下ろし三角形を構成する様に 再度釣り竿上部に上げ、最後に釣り竿に沿わして下に下ろすと 約1/2ラムダの垂直アンテナになる。   マッチングのラジアルシステム、約１ｍ位のロッドアンテナを６本使用  アンテナエレメントとラジアルの間はフェライトバーに同軸ケーブル 1.5D2Vを巻いたソーターバランを挿入   ラジアルとエレメントで1/2ラムダの垂直アンテナになる  エレメントとラジアルの長さを調整し、運用周波数で共振させ アンテナチューナーでマッチングを取っる クッシュクラフト社のＲ７やＲ８バーチカルアンテナと同じ原理  沖縄のホテルでのアンテナとシャック アンテナ、ＡＨ４チューナーと筆者  ここから見える東シナ海は大変美しい

運用風景

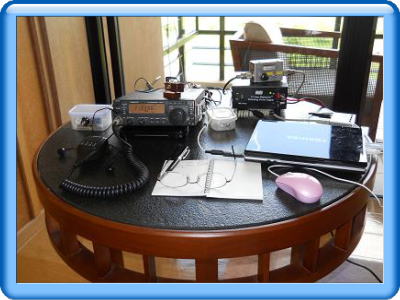

ＴＳ-５０ＳとＰＣ、エレキー、小型キーパドルが見える

周波数等のデーターはTS-50Sのデーター出力から線をハンダ付け

プロトコルの違いなのか、モードの取り込みが一部不良

運用実績

今回７ＭＨｚ、10MHz、18MHz、21MHz帯の4バンドをSSBとCWで運用しました。  国内は全バンドとも猛烈なパイルアップを受け、パイルの裁きがまずいせいもあり 喉がかれてしまいました。またOMの皆様にご迷惑をお掛けしました。 ＤＸは18MHzで5P12EU（デンマーク特別局）とも交信でき、性能が確認できました。 レストランの予約時間もありパイルアップの中、途中でQRTし、交信未了のＯＭ 各局には大変失礼致しました。ここにお詫び致します。
