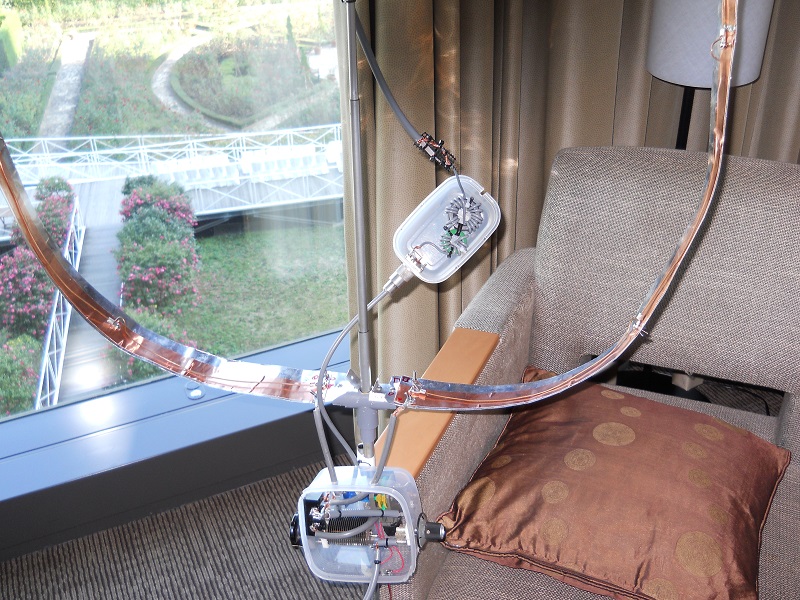

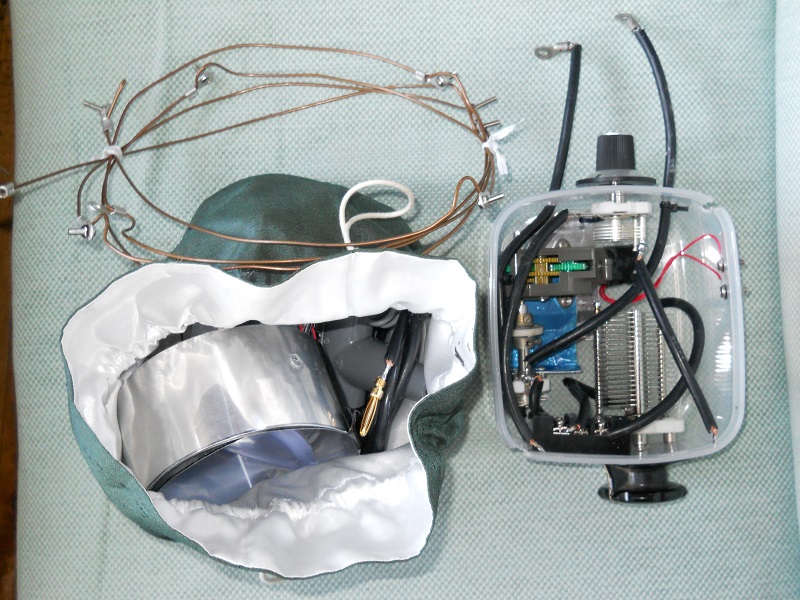

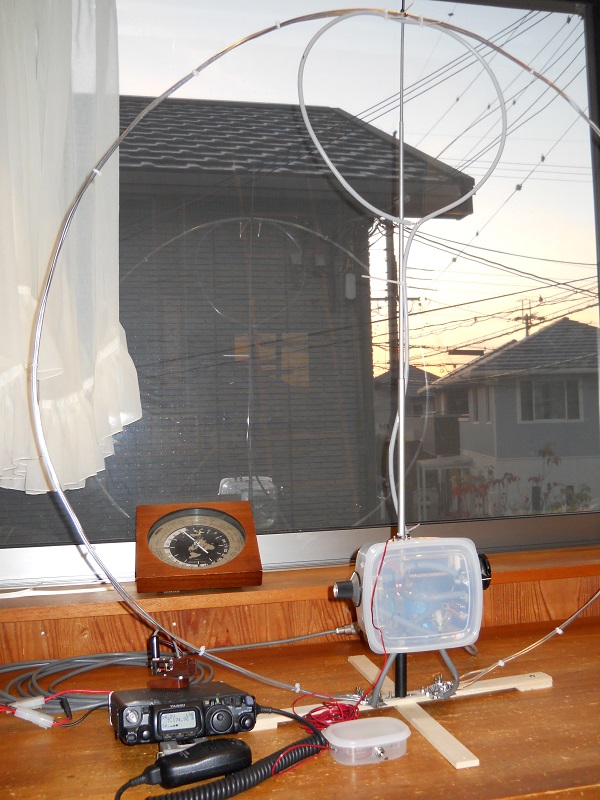

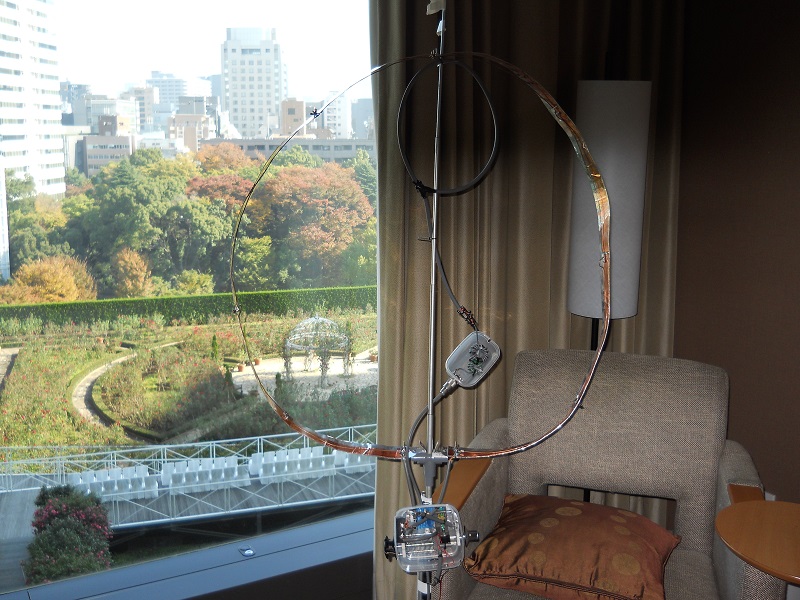

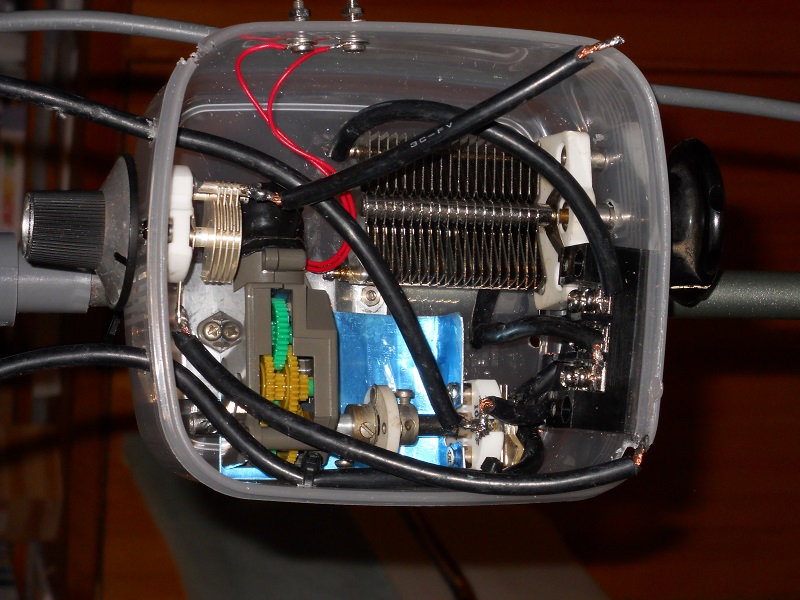

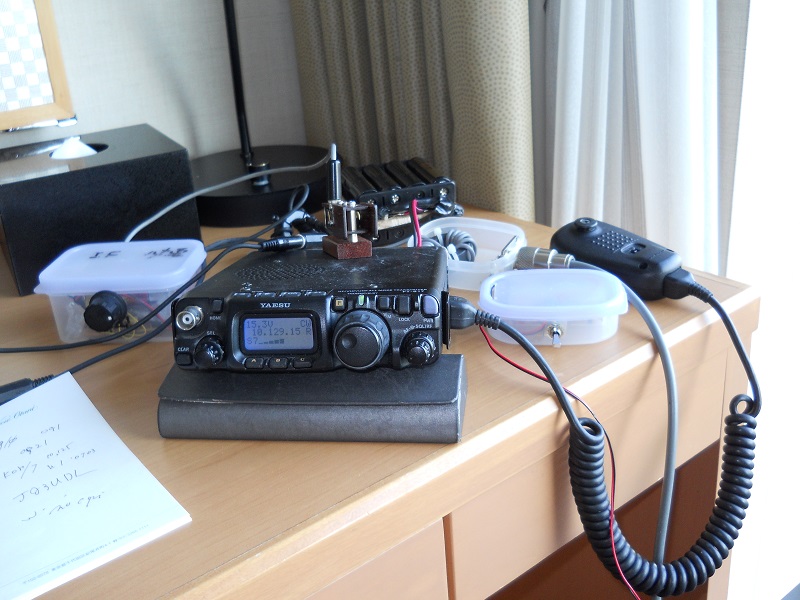

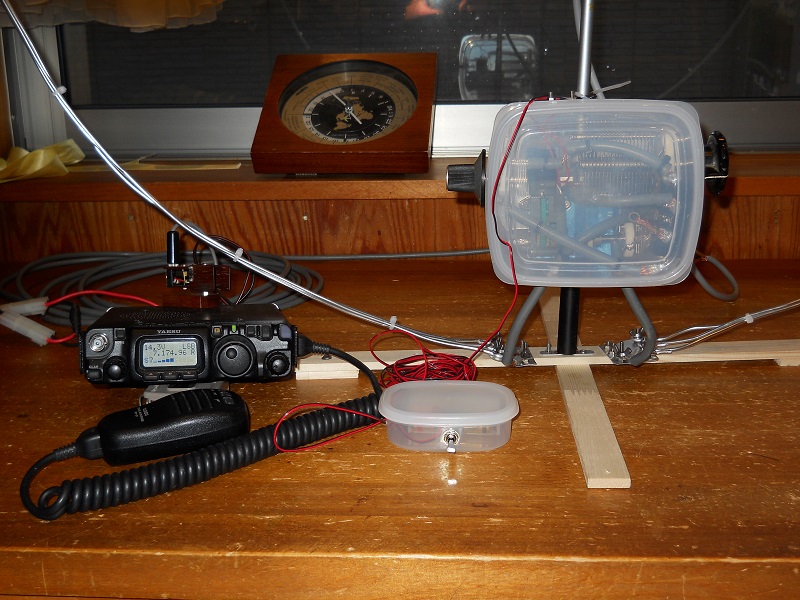

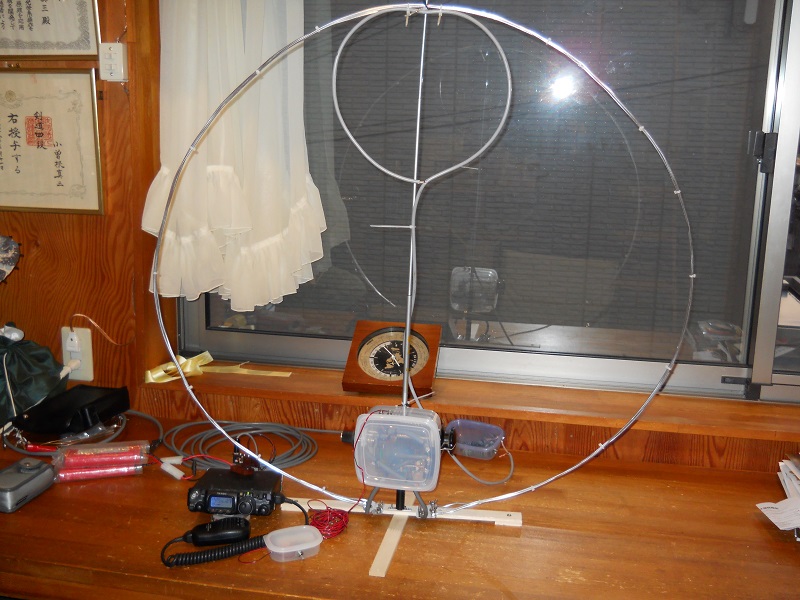

2mmφアルミニウム線を３本束ねた 軽量のＱＲＰ用磁界型ループアンテナ ７MHz〜２８MHzまで運用可能。    アンテナの下部にバリコンによる同調回路を設置。 ２５０Ｐ、３０Ｐ、１０Ｐの３種類のバリコンを利用。 ２５０ＰＦのＶＣは７ＭＨｚ〜１０ＭＨｚ用 ３０ＰＦのＶＣは１４〜２４ＭＨｚ用 １０ＰＦのバリコンは２８ＭＨｚ用 の３種類のＶＣを使用   アルミ線エレメント ループアンテナの全景  上部ファラデー結合を利用した小ループでＳＷＲを調整     250PF, 30PF, 10PFの３種類のバリコンの配線を 変更して切り替える。１０ＰＦのバリコンは、リモコンで 回転させる事ができる。リモコン出来ないと大変不便。         東京のホテルで使用したアルミ板の内部に銅箔を張り アンテナのＱを上げ、アンテナの効率を改善。 このアンテナは組み立てに１時間程必要なため、 上記アルミ線を利用したループアンテナを製作。   ホテルの部屋に設置した磁界型ループアンテナ。 窓の真下に設置すると同軸ケーブルが断線したと 錯覚する程、信号が受信出来なかった。  やむなく窓枠から30cm程部屋の中に移動し、 送受共正常になった。でも運用効率が落ちた。 このループは金属製の窓枠に大変クリチカルである。      アルミ板エレメント、ガイド線（アルミ線から銅線に変更）、 ＶＣユニットを布袋や鞄に収納する事が出来る。 上記アンテナは20W位からバリコン、配線等に熱を帯びだし 共振周波数が低い方へずれてくる。 50W以上になると、太い配線、エレメントが必要になり また感電対策をしっかりしないと大変危険！！。 特に子供や家族に対して万全の対策が必要である。、         FT-817、CWキー、CMF、バリコンの コントロール（右）がボックスが見える。 ＣＭＦは必需品。５ＷでもＰＣ、エレキーが暴走する。
