片側エレメント15.5m長のアルミエレメントを２本、センターから平衡フィーダーを9.5m長で給電したアンテナです。

給電点のボトムに１：9のバラン、バランから約21mの同軸ケーブルを利用
（推薦）し、アンテナチューナーを接続すると3.5MHzまで上手く電波が乗ります。

エレメントの端っこをアースに接続すると160mバンドも使用出来ます。

　

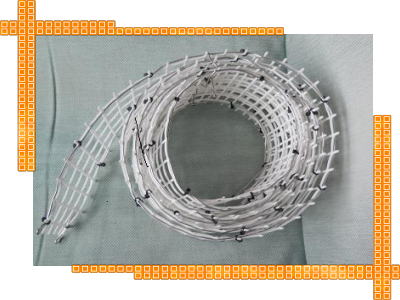

	幅10cmのプラスチックネットを利用して平衡フィーダーを製作 G5RVアンテナではフィーダーのインピーダンスは関係ないらしくエレメントとして動作。

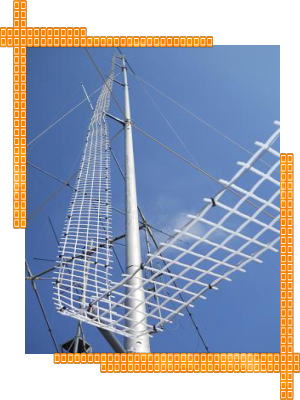

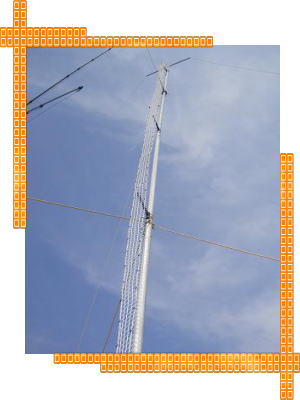

	自宅ではインバーティドＶにして設置、国内通信には良好であった

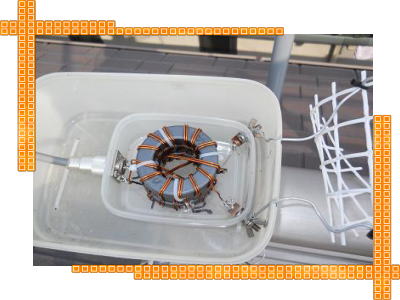

トロイダルコアを３個使用した1:9平衡－不平衡バラン、
エンビパイプに同軸を巻いたソーターバランでも可能

旧型AH2アンテナチューナーを使用（右）延長用の同軸は接続していない。（160mバンドは延長同軸必要）

運用結果
エレメントが上から下に降りたIVタイプの為打ち上げ角が高い様子、ＤＸにはあまり性能が良くなく現在、万歳タイプの短縮G5RVに変更した。
