| アラスカチェナホットスプリングスのホテル前より |
２．運用周波数帯
|
| 運用周波数を７ＭＨＺ、１０ＭＨＺ、１４ＭＨＺ、１８ＭＨＺ、２１ＭＨＺ、２４ＭＨＺ、２８ＭＨＺ帯とし、ロッドアンテナ２本をＶの字に組み合わせ、アンテナチュ−ナ−と共に１つの筐体に組み立てたてました。（アンテナチュ−ナ−のコイルを増すことにより３．５ＭＨＺも運用可能です） |
|
|
３．アンテナの構成
|
ランチボックス内に組み込んだアンテナチュ−ナ−に５０ＭＨＺ用ロッドアンテナ（アンテン製、ＧＮＲ−６０エレメント１本１８００円）２本を直角に配し、チュ−ナ−のバリコンにモ−タ−（ジャンク屋から１ケ７００円で購入）を取り付け、シャックからリモコン可能なアンテナシステムとしました。
バリコンを調整することにより目的の周波数において、ＳＷＲ＝１（反射無し）まで追い込むことができます。また７ＭＨＺや１０ＭＨＺ帯は少しでも効率を上げるためアンテナの先端に空芯コイルを取り付けました（１．２ｍｍΦのエナメル線で直径３５ｍｍΦの空芯コイル１５回）。 |
|
 |

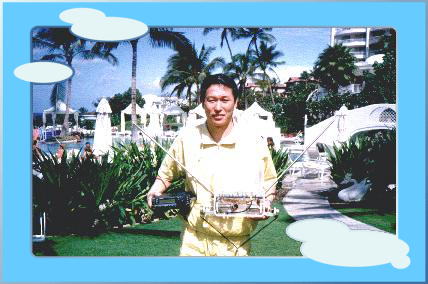

| マウイ島のケアラニホテルでＶＤＩＰアンテナとＴＳ−５０Ｓを持つ筆者 |
|
４．アンテナチュ−ナ−の構成
|
図２の様にチュ−ナ−の回路そのものは非常に簡単です。ランチボックス（８００円で購入）内にバリコン（２５０Ｐ １ＫＶ ２５００円で購入）を２式、空芯コイル、同軸コネクタ−、タ−ミナルなどを図３の様に配置し、できるだけ太い線か銅板で配線する。私は銅板で配線しました。細い線で配線すると２１ＭＨＺなどの高い周波数ではリアクタンスを持ち影響がでます。
コイルの切り替えはワニグチクリップが一番ＦＢです。もちろん接点数の多い切り替えＳＷでコイルを切り替えるのも悪くありません。
タイト製の切り替えＳＷが手に入りにくいのと高価なためワニグチクリップとした次第です（ｈｉ）。
また図１の様にランチボックスの底部分を厚さ２ｍｍのアクリル板で補強しアンテナエレメント、固定用Ｕボルトを取り付けます。
|
|
 |

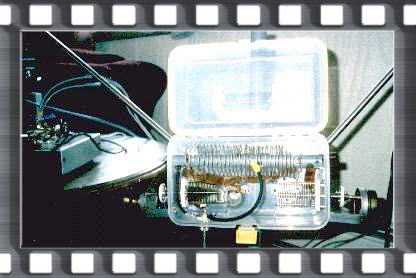

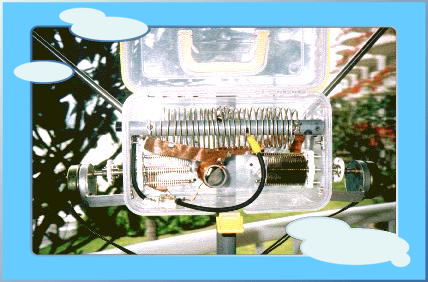

| アンテナチューナー、ワニグチクリップでコイルを挟む |
|
|

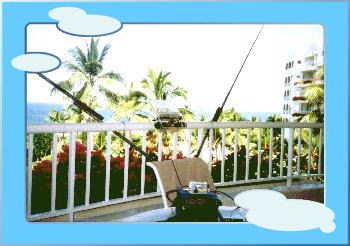

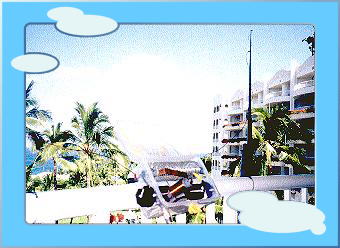

| アンテナチューナーと釣り竿を利用したアンテナシステム |
| ５．コイルの製作 |
直径１８ｍｍφの水道用エンビ管に図４の様に直径４０ｍｍφの空芯コイルを２７タ−ン（だいたいでよい）取りつけます。コイルを取り付ける要領は、２ｍｍφのスズメッキ線を直径４０ｍｍφの缶（何でも良い）に２７回密巻にして取り外します。
エンビ管に取りつける際に、コイルを引き延ばして、エンビ管に取りつけたコイル固定用の圧着端子（１ｍｍφのスズメッキ線を取り付けてある）にハンダずけしてコイルを固定します。また１．９ＭＨＺ帯用に２５ｍｍφのエンビ管に１．６ｍｍφのエナメル線を３５回密巻にしたコイルをケ−ス内に増設しました）
自宅では屋根馬からシャックの窓際まで全長３０ｍ位のル−プアンテナ
を作り、このチュ−ナ−と共に１．９ＭＨＺ〜１０ＭＨＺまで運用しています。 |
|
|
６．アンテナおよびチュ−ナ−の調整
|
|
ロッドアンテナの最大エレメント長は３ｍです。２１ＭＨＺでは５０ｃｍずつ不足するので空芯コイルを接続し、アンテナチュ−ナ−のコイルをトップから数タ−ン（４〜５タ−ン）の所にワニグチクリップで固定し、受信感度が最良になるようにバリコンを調整します。
１０Ｗ位で送信しＳＷＲが１になるようにバリコンを微調整します。
ＳＷＲが１にならない場合はコイルのタ−ン数やエレメント長を変えて、再度バリコンを微調整して下さい。７ＭＨＺ、１０ＭＨＺ、１４ＭＨＺ帯も同様にコイルの適当な所をワニグチクリップで固定し、バリコンを調整します（７ＭＨＺでは２７タ−ン）。
バンドの真ん中でＳＷＲを１に調整すれば、バンド内はＳＷＲ＝１．５位で運用できると思います。２８ＭＨＺ帯はロッドアンテナのエレメントを１ｍ位ずつ短縮します。
要領がわかればコイルやアンテナエレメント長は簡単につかめるでしょう。
バリコンを回して受信感度が変わらなければコイルの固定位置が不適当です。
受信感度が最良になるようにコイルおよびバリコンを調整できればＳＷＲ＝１まで簡単に調整可能です。そして５０Ｗ、１００Ｗと増力してもＳＷＲはほとんど変化しないと思います。
|
|
 |

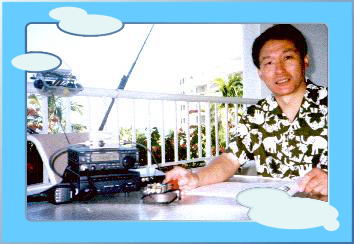

| ホテルのバルコニーでＣＷ交信する筆者 |
| ７．同軸ケ−ブル |
ペディションでは同軸ケ−ブルを２本を用意しました（３ｍと７ｍ）。アンテナを調整する前に同軸ケ−ブルの開放端インピ−ダンスを測定
したほうが良いと思います。
開放端インピ−ダンスが０オ−ムに近い場合、調整がクリチカルになり大変不安定です（無限大に近いほうが良いでしょう）。
インピ−ダンス測定器の無い方は数ｍ単位の同軸ケ−ブルを数本用意し、調整がクリチカルでマッチングが取りにくい場合、ケ−ブルの長さを変えたほうが良いと思います。
同軸ケ−ブルもアンテナの一部です。アンテナエレメントと同様に注意深く扱いましょう。 |
|
|
８．運用してみて
|
|
ハワイ州マウイ島からＫＨ６／ＪＡ３ＮＥＰのコ−ルサインで１４ＭＨＺ、１８ＭＨＺ、２１ＭＨＺ、２４ＭＨＺ帯で沢山の局と交信できました。ＪＡの局はもちんのこと、ＶＫ、ＺＬ、ＵＡ、ＺＰ、ＺＳの局とコンタクトでき、大変感激しまた。
ＪＡまで５９プラスのシグナルレポ−トを頂いた時には感激というより驚きでした。その他ＶＫ、ＺＬなどの局から良いレポ−トを頂き、このアンテナの試作は大成功だったと『にまにま』しているところです。
最初はアラスカ州フェアバンクスの温泉町チェナホットスプリングスから運用しました。
なにせ−３０〜−４０度という厳寒地、アンテナをベランダに出していたところバリコンを回すモ−タ−はカチンコチンに凍り、モ−タ−は回転しませんでした。
慌てて、室内に移し、ヘヤ−ドライヤ−で暖め、やっと回転するようになりました。アンテナを室内の窓際にセットし直し交信を待ちましたが山に囲まれたロケ−ションであったため、辛うじて、７ＭＨＺ、１４ＭＨＺ帯でＪＡなどの局が聞こえていました。
空電ノイズが少ないため、信号が弱いにもかかわらず明瞭に交信内容が聞こえました。
ＫＬ７／ＪＡ３ＮＥＰとＣＱをだしていたところＶＥ７ＤＵＢからコ−ルがあり５９のレポ−トを頂き感激しました。
でも後にも先にもアラスカではＶＥの１局だけでした。
|
|
|

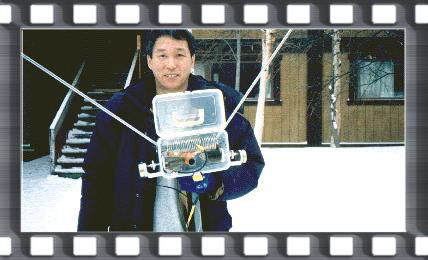

アンテナを外に設置したところモーターは凍りついてしまった
|
|

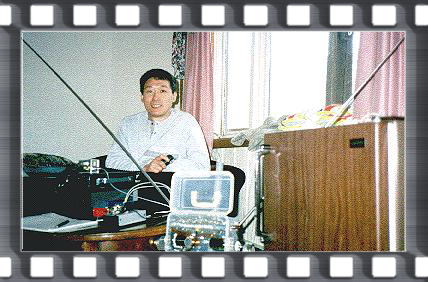

| マイナス４０度にもなるためアンテナを部屋に設置し運用 |
|
９．トラブル
|
自宅の実験ではトラブルは無かったのですが、米国でいざシャックを組み立てエレキ−（ＢＩＬＬ・ＬＡＢ製小型エレキ−）を接続し、電力を１０Ｗから５０Ｗに増力したところ、高周波が回り込み送信しっぱなしになりました。
日本のＡＣ（商用）電源は短い間隔（電柱から電柱）でトランスが入っているので電源インピ−ダンスが低く、米国では日本と比較してインピ−ダンスが高いと想像できます。エレキ−の電源を無線機の電源から供給していたため高周波が回り込んだ様です。
自作のコモンフィルタ−を持参していたのでコア−を取り外し、エレキ−の電源入力、ＴＳ−５０Ｓのキ−入力に挿入し解決しました。何でも持って行くものです。 |
|
|
１０．最後に
|
|
アラスカやマウイ島ではたくさんの局が７ＭＨＺ帯でオンエアし、混信していると想像していましたが、ほとんど交信は聞かれませんでした。
マウイ島では１４ＭＨＺから２４ＭＨＺ帯まで沢山の局長さんと交信でき、いまだに感激は消えていません。
失礼な交信態度にならない様に努めましたがもし失礼がありましたらご容赦下さい。
|
|
 |
昔アラブの王様が利用したと言われている日よけの為のカバナ
|
 |
| 筆者が良く宿泊するマウイのリゾートホテル。見晴らしが実に美しい。 |
アラスカではほとんど交信できませんでしたがオ−ロラ（アラスカではノ−ザンライツ、北の光と呼んでいる）が美しく、十分満足のいく旅でした。
このアンテナを試作するまでに色々なアンテナを実験しましたがＶダイポ−ルアンテナは比較的持ち運びが容易で、オ−ルバンド対応と十分満足いく結果であったと自負致しております。 |
|
 |
 |
| アラスカの雪景色は壮大で夜になるとオーロラが幻想的だ |
犬ソリに乗っている筆者 |
|
アパマンハムの局長さんや海外から運用したいと考えて居られる無線愛好家に少しでもお役に立てれば幸いです。お空でアンテナ談義が出来る日を楽しみに致しております。
ではＦＢＤＸ７３！！
参考文献
W1FB DOUG DEMAW氏 HOW TO BUILD A SMALL ATU FOR CAMPERS(USA CQ詩) |
|
