160mバンド磁界型ループアンテナ

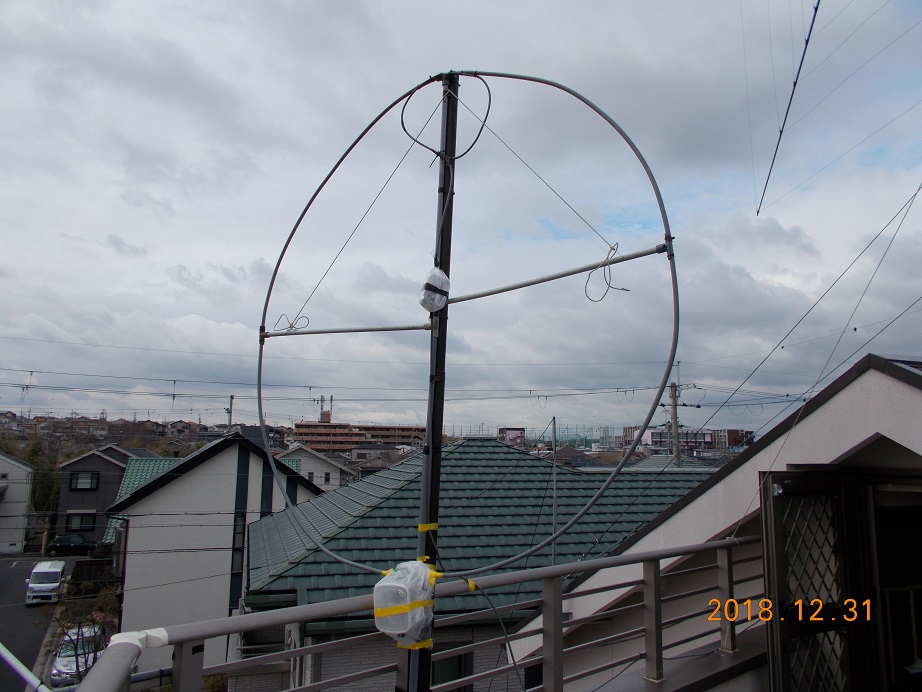

 10D2Vを用いた直径1.4mの160mバンド受信アンテナ
上に5D2V同軸ケーブルのファラデーカップリング
下に1200pバリコンと200Pバリコンで共振させている


10D2Vを利用した ループアンテナのTOP画像

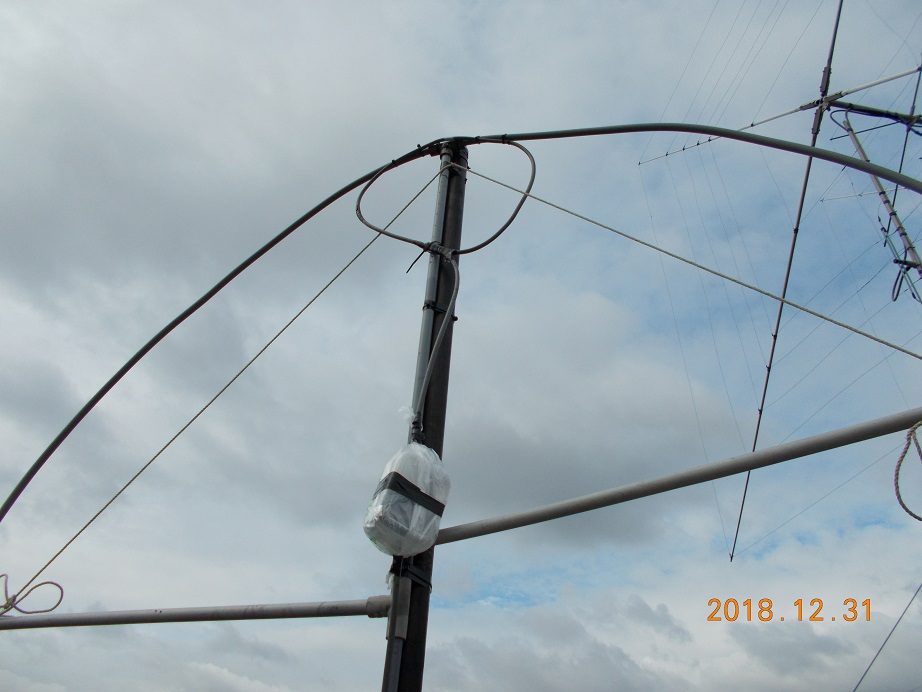

上部のファラデー結合を利用した小ループでSWRを調整
送信用G5RVではノイズに埋もれて聞こえない信号が浮かび上がって聞こえる

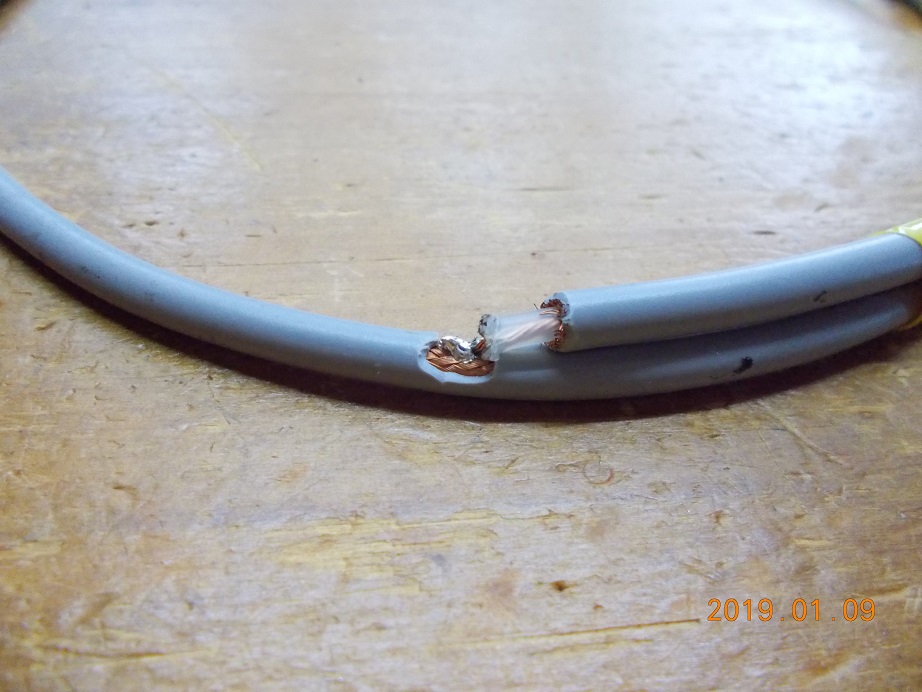

ファラデー結合: 同軸芯線を外皮にハンダ付けした部分
